Moment og kraft

Rosta Teknologi Generelt

Moment og kraft

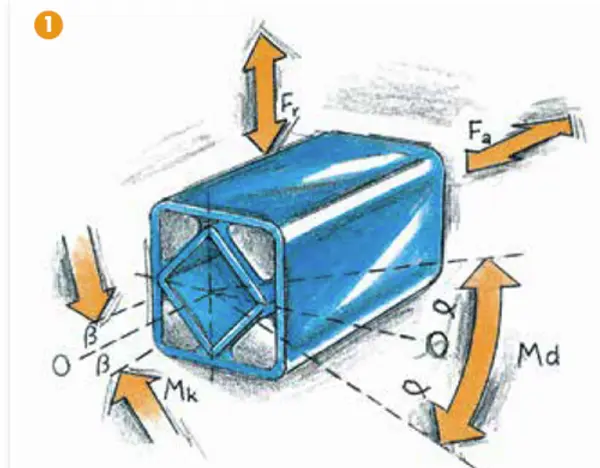

På s 1.15 i vedlagte oversigt- findes grundtabellen, for hvilke momenter og kraft, de enkelte elementer kan udsættes for. Elementerne er benævnt med et element størrelse og element længde f.eks. 15 x 50. Element størrelsesnummer, svarer til det inderste rørs mål, så for 15 x 50 er røret 15 x 15 mm i firkant og 50 mm lang. I tabellen ses hvilket moment de forskellige elementtyper får ved forskellige deformation helt op til 30 grader. Desuden er der angivet, hvilke kræfter og vinkel afvigelser, elementer kan optage både aksialt, radialt og kardanisk. Alle angivelserne er for gummiblanding Rubbermix 10, så for andre gummityper ganges momentfaktoren fra Tabel s T 7 på værdierne, så f.eks. for rubbermix 15 ganges værdierne op med faktor 1.4.

Under de enkelte produkttyper, er der mere specifikke angivelser af kræfter og moment, og for mange element typer er der også angivelser af egen svingningsfrekvensen på elementer. Elementets egen svingningsfrekvens angiver gennem de forskellige tabeller, hvor stor dæmpningen (isolationsevne) af rystelser og vibrationer er ned gennem elementet. Isolationsevnen virker også den anden vej, så hyppigt bliver elementerne brugt, under f.eks. måleudsyr, så vibrationer fra gulvet ikke forstyrrer måle resultaterne. Her finder man også alle andre mål og dimensioner- for de specifikke elementtyper.

Under de forskellige produkttyper er der henvisning til CAD tegninger.
